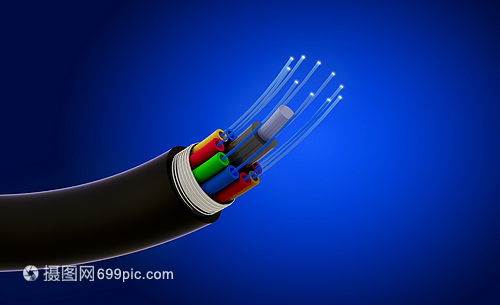

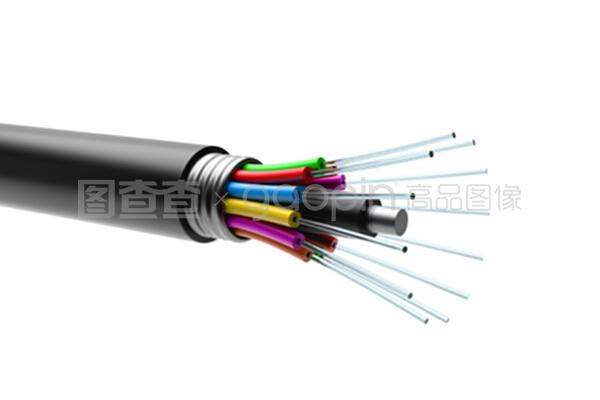

光纤电缆，作为现代通信网络的核心物理载体，其概念图不仅描绘了物理结构，更象征着一束束光线在纤细的玻璃或塑料丝中承载海量信息、穿越大陆与海洋的壮丽旅程。理解其概念，是洞悉当代信息社会高速运转基础的关键。

一、核心结构：层叠的精巧设计

从概念上看，一根标准的光纤电缆是一个多层的复合结构，如同精心设计的微型管道系统。其核心通常由以下几层构成：

1. 纤芯：最中心的超细高纯度玻璃或塑料丝，直径仅微米级别，是光信号传输的实际通道。光在此层通过全反射原理被约束并向前传播。
2. 包层：紧密包裹纤芯的材料层，其折射率略低于纤芯。这一关键差异确保了射入纤芯的光线在界面处发生全反射，而非折射出去，从而使光能沿纤芯曲折前行。
3. 涂覆层：一层或多层聚合物涂层，主要起保护脆弱的玻璃纤维免受物理损伤（如微弯导致信号损失）和环境影响的作用。
4. 加强件与外护套：在多根光纤集合成缆时，中心或周围会加入芳纶纱、钢丝等加强件以提供抗拉强度。最外层则是坚韧的外护套（通常为PVC或聚乙烯），负责抵御水分、化学腐蚀、啮齿动物及复杂的布设环境，确保内部光纤安全无虞。

二、工作原理：光与信息的共舞

光纤电缆传输信息的本质，是将电信号转换为光信号。概念图背后是两大基本原理的支撑：

• 全反射：如前所述，纤芯与包层折射率的差异是光被“锁”在纤芯内高效传输的物理基础。
• 调制与解调：在发送端，激光器或发光二极管将承载信息的电信号调制成特定波长（如1310nm、1550nm）的光脉冲（“开”和“关”代表1和0）。这些光脉冲在光纤中以接近光速传播。在接收端，光电探测器将微弱的光信号捕捉并还原为电信号，完成信息传递。

三、类型与演进：单模与多模

在概念上，光纤主要分为两大类，对应不同的应用场景：

• 单模光纤：纤芯极细（约8-10微米），只允许单一模式（路径）的光传播。其优点是色散小、损耗极低、带宽极高，适合超长距离、大容量的骨干网络通信，如跨洋海缆、城际干线。
• 多模光纤：纤芯较粗（50或62.5微米），允许多个模式的光同时传播。因其模式间色散较大，传输距离和带宽相对受限，但光源和连接成本较低，广泛应用于局域网、数据中心内部等短距离场景。

四、优势与影响：重塑世界的“神经”

光纤电缆的概念之所以至关重要，源于其无可比拟的优势：

• 超高带宽与速度：理论上单根光纤的潜在带宽可达太比特每秒级别，是支撑5G、云计算、高清视频流、物联网的基石。
• 低衰减与长距离：信号在光纤中损耗极小，中继距离可达数十甚至上百公里，远超铜缆。
• 抗干扰与安全性：不受电磁干扰，且不易被窃听，通信稳定可靠。
• 轻便与经济：材料（二氧化硅）来源丰富，体积小、重量轻，长期运维成本低。

正是这些特性，使得环绕全球的海底光缆网络和深入千家万户的接入光纤，构成了当今数字社会的“中枢神经系统”。

###

一幅光纤电缆的概念图，不仅是物理结构的展示，更是人类利用光的智慧结晶。从纤细的玻璃丝到浩瀚的全球信息网络，它无声地定义了信息传递的速度与规模，是连接当下与未来数字世界的坚实桥梁。理解这一概念，有助于我们更好地把握技术发展的脉络，预见一个更加互联、高效的世界。
